ZX135USK-6

解体仕様機

意のままに動く自由自在の力と動き、
過酷な現場下でもタフな性能。

製品特長

「操作性」

感覚に寄り添い、応える操作性の日立
日立建機に蓄積された油圧ショベルの開発技術を生かし、滑らかな複合動作を可能にする優れた操作性で解体現場の作業効率化に貢献します。

「信頼性・耐久性」

新たな設計により数々の進化
過酷な解体現場に強く、使える期間は長く
過酷な作業が強いられる日本国内の解体現場において、
日立建機の油圧ショベルは不必要なダウンタイムを生まない優れた信頼性・耐久性から お客様の求める生産性の向上を高次元で実現いたします。

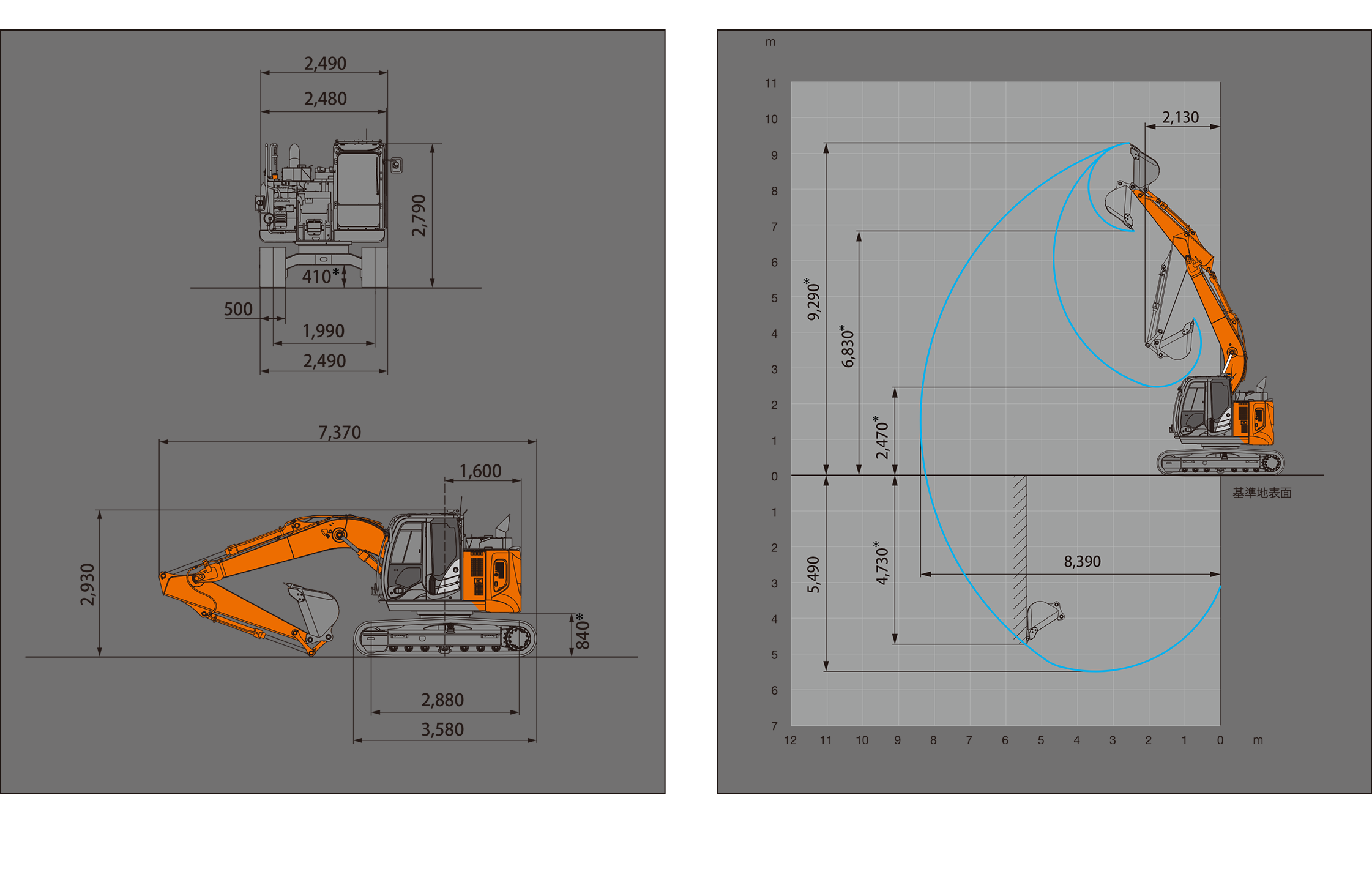

寸法図/作業範囲図

仕様

ZX135USK-6

解体仕様機

質量

運転質量 機体質量
14,800kg 11,900kg
標準バケット容量 新JIS
0.50m3
標準シュー幅
500mmグローサシュー

性能

接地圧
46kPa (0.47kgf/cm2)
旋回速度
13.3min-1 (13.3rpm)
走行速度 高/低 登坂能力
5.5 / 3.3km/h 70% (35˚)
最大掘削力 新JIS
バケット通常時/ パワーディギング時 アーム通常時/ パワーディギング時
99kN (10,100kgf)/ 104kN (10,600kgf) 65kN (6,600kgf)/ 69kN (7,000kgf)

エンジン

名称
いすゞ AR-4JJ1X
形式
水冷式 4 気筒直接噴射式
電子制御式
定格出力グロス
78.5kW 2,000min-1
(107PS 2,000rpm)
定格出力ネット
74.9kW 2,000min-1
(102PS 2,000rpm)
総行程容積
2.999L (2,999cc)

油圧装置

油圧ポンプ形式
可変容量形ピストン式 ×2、歯車式 ×1
主リリーフ弁セット圧
34.3MPa (350kgf/cm2)
旋回油圧モータ形式
定容量形ピストン式 ×1
走行油圧モータ形式
可変容量形ピストン式 ×2
駐車ブレーキ形式
機械式

油類の容量

燃料タンク容量 (軽油)
220L
作動油量 (交換油量)
155L (60L)
エンジンオイル容量
17L
尿素水タンク容量
13L

排出ガス規制届出情報

特定特殊自動車の車名および型式
日立 DASA
特定原動機の名称および型式
いすゞ 4JJ1XDRA
(注)
・単位は、国際単位 (SI)による表示です。 ( )内は、従来の単位表示を参考値として併記しました。

主要装備品 ◎:標準仕様 ●:オプション対応 ー:設定なし

ブーム
4.60 m ブーム
(配管座付き)
4.40 m オフセットブーム
アーム
2.10 m アーム
2.52 m アーム
2.52 m アーム
3.01 m アーム
2.10 m アーム(下面補強)
2.52 m アーム(下面補強)
2.52 m アーム(下面補強)
3.01 m アーム(下面補強)
2.52 m アーム(上下面補強)
2.10 m アーム(4 面補強)
2.52 m アーム(4 面補強)
(配管座付き)
3.01 m アーム(4 面補強)
2.14 m アーム
2.44 m アーム
バケット
0.45(0.40)m3 バケット
0.50(0.45)m3 バケット
(フル補強)
0.59(0.55)m3 バケット
1 本爪リッパ
法面バケット
梯形バケット
A リンク
フック付き缶物 A リンク
B リンク
強化型 B リンク
K 用強化型 B リンク
シュー
500 mm グローサシュー
600 mm グローサシュー
700 mm グローサシュー
700 mm 三角シュー
510 mm フラットシュー
500 mm 分割式パットクローラシュー
500 mm 後付けゴムパットシュー
カウンタウエイト
3,500 kg カウンタウエイト
4,300 kg カウンタウエイト(0.8 t 増量)(本体つり具付き)
2,900 kg カウンタウエイト
キャブ
キャブ
キャブ(K:前窓ツインワイパ付き / 天窓ワイパ付き)
キャブ(OS:透明天窓)
キャブ前面下網ガード
キャブ前面上下網ガード
キャブ天井縦桟ガード
キャブ前面上下縦桟ガード
キャブ前面上縦桟、下網ガード
キャブ天井FOPS ガード ISO(OPG)レベルⅡ適合
キャブ前面上下縦桟ガード ISO(OPG)レベルⅡ適合
レインバイザ *4
サンバイザ
前窓合わせガラス
室内装備
固定シート(布張り)
メカニカルサスペンションシート(布張り)
DC12 V 電源ユニット
キー
NS キー
H800 キー
電子キーロックシステム
アタッチメント配管
アタッチメント基本配管
ブレーカ、破砕機共用配管 (NPK )
ブレーカ、破砕機共用配管 (NPK 以外) *1
アシスト配管
・ 電気式操作用品 (アシスト操作用レバー)
・ 油圧式操作用品 (アシスト操作用ペダル)
・ PTO バルブ用品
・ アディショナルポンプ
(モータアタッチメント用)
・ アディショナルポンプ
(シリンダアタッチメント用)
アタッチメント速度切替え配管 (2 速切替)
パイロットアキュムレータ
安全装置
旋回警報装置
走行警報装置
ライト
キャブ上作業灯 (各種、ハロゲン式)
LED ブーム作業灯 (両側)
LED 周囲照明
その他
トラックガード (1 個) *2
トラックガード (2 個) *2
トラックアンダカバー*2
強化型サイドステップ*2
セレクタバルブ式マルチレバー (4way)
燃料給油ポンプ (フィルタ付き)
旋回体アンダカバー
旋回体アンダカバー (強化型 : 6.0 mm)
ウォームアップフィルタ
作動油タンク(高性能フィルタ付き)
プレクリーナ付きエアクリーナ
衛星通信ユニット
*1印は、NPK以外のブレーカ配管の場合もご使用になれます。*2印は、後付けはできません。*3印は、基本配管付き標準。*4印は、キャブ前面上ガードを装着する場合、取り付けできません。
・オプション品のご注文の際は納期をご確認ください。
